Propeller Shaft

Propeller Shaft yaitu salah satu bagian dari sistem pemindah tenaga yang berfungsi untuk meneruskan putaran dan daya mesin dari transmisi ke differensial dengan variasi perubahan sudut yang selalu terjadi pada poros tersebut saat memindahkan putaran dan daya.
Pada kendaraan tipe FR (front engine rear drive) dan FWD/AWD (four wheel drive), untuk memindahkan tenaga mesin dari transmisi ke differential, diperlukan propeller shaft
atau sering juga disebut sebagai drive shaft. Panjang pendeknya propeller shaft tergantung dari panjang kendaraan. Pada kendaraan yang panjang, propeller dibagi menjadi beberapa bagian untuk menjamin supaya tetap dapat bekerja dengan baik.

Suspensi kendaraan mengakibatkan posisi differential selalu berubah-ubah terhadap transmisi, sehingga propeller harus dapat menyesuaikan perubahan sudut dan perubahan jarak, agar tetap mampu meneruskan putaran dengan lancar. Mekanisme atau komponen tersebut adalah universal joint atau sering disebut U-joint.

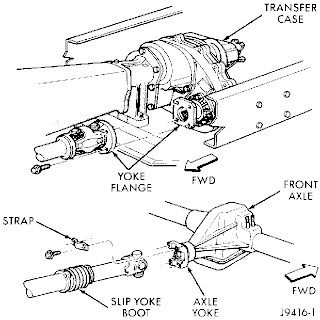

Gambar 1.1 Konstruksi Propeller Shaft

UNIVERSAL JOINT
Universal Joint yaitu salah satu bagian dari sistem pemindah tenaga yang berfungsi untuk memungkinkan poros berputar dengan lancar walaupun terjadi perubahan sudut.
Kondisi jalan mempengaruhi kerja suspensi danberakibat pada posisi differential selalu berubah-ubah terhadap transmisi. Universal joint dipakai untuk mengatasi
kondisi tersebut agar poros selalu dapat berputar dengan lancar, sehingga universal joint harus mempunyai syarat : dapat mengurangi resiko kerusakan propeller saat poros bergerak naik/ turun, tidak berisik atau berputar dengan lembut, konstruksinya sederhana dan tidak mudah rusak. Dilihat dari konstruksinya, universal joint dibagi dalam beberapa jenis, yaitu :
1. Hook joint ( paling banyak dipakai )
Pada umumnya poros propeller menggunakan konstruksi tipe ini, karena selain konstruksinya yang sederhana tipe ini juga berfungsi secara akurat dan konstan. Konstruksi hook joint adalah seperti di atas. Ada dua tipe hook joint yaitu shell bearing cup type dan solid bearing cup type. Pada tipe shell bearing cup universal joint tidak bisa dibongkar sedangkan pada tipe solid bearing cup bisa dibongkar.



Gambar 1.2 Konstruksi Hook Joint
2.Flexible Joint

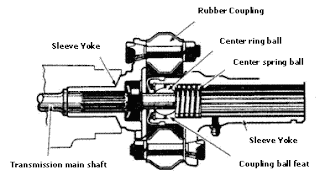

Gambar 1.3 Konstruksi Flexible Joint
Konstruksi dari universal joint model flexible joint dapat dilihat pada gambar di atas. Model ini mempunyai keuntungan tidak mudah aus, tidak berisik, dan tidak memerlukan minyak/ grease.

3.Trunion joint

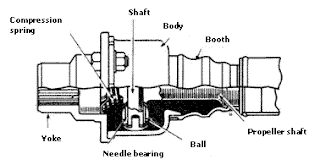

Gambar 1.4 Konstruksi Trunion Joint
Model ini berusaha menggabungkan tipe hook joint dan slip joint, namun hasilnya masih dibawah slip joint sendiri, sehingga jarang digunakan. Konstruksinya dapat dilihat pada gambar di atas.

4. Slip joint
Bagian ujung propeller yang dihubungkan dengan poros out-put transmisi terdapat alur-alur untuk pemasangan slip joint. Hal ini memungkinkan panjangnya propeller shaft sesuai dengan jarak output transmisi dengan differential. Konstruksinya dapat dilihat pada gambar di bawah ini.



Gambar 1.5 Konstruksi Slip Joint

Pemeriksaan, Servis dan Perbaikan Propeller Shaft, Universal Joint dan Center Bearing
Perawatan yang dilakukan pada propeller shaft adalah memberikan pelumasan dengan grease pada universal joint, Transmission, body, Sleeve joint , YokeTube, Flange.
Pemeriksaan dilakukan untuk mencegah suatu kerusakanatau untuk memastikan penyebab suatu kerusakan. Pemeriksaan pencegahan atau perawatan dilaksanakan secara berkala dan rutin untuk memeriksa/ menjaga kondisi komponen dan kerjanya. Sedang pemeriksaan gunamemastikan penyebab kerusakan harus dilakukan dengan betul-betul cermat dan perlu analisa kasus dan perlu pemeriksaan komponen dengan urutan yang cepat, tepat dan benar.

a) Bunyi dari propeller shaft
Pemeriksaan terhadap bunyi diperlukan pendengaran yang baik, ketelitian dan kecermatan yang tinggi, karena pada kendaraan akan terdapat sumber bunyi yang
komplek sehingga kalau tidak cermat sering terkecoh pada bunyi-bunyi yang lain.

b) Getaran dari propeller shaft
Pemeriksaan terhadap getaran dan bunyi pada propeller shaft harus dilaksanakan secara teliti dan cermat, dengan mengangkat roda penggerak, dan menghidupkan mesin
pada posisi gigi transmisi masuk. Naikkan putaran mesin secara bertahap dan amati getaran dan bunyi dari propeller shaft. Jika ditemukan adanya getaran atau bunyi dari propeller shaft maka lakukan pemeriksaan baut-baut pengikat dan atau lepaskan unit propeller dan lakukan pemeriksaan komponen.
